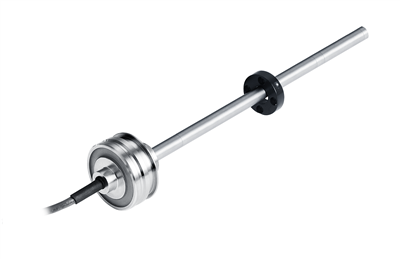

Sensor de deslocamento magnetostrritivo embutido para cilindro de óleo

Sensor de deslocamento magnetostrritivo embutido para cilindro de óleo



Introdução ao produto

O sensor de deslocamento intrinsecamente seguro para a mineração (a seguir referido como sensor) é um sensor de deslocamento de medição absoluta sem contato com base no princípio magnetostrritivo. É adequado para minas subterrâneas de carvão com o perigo de explosão da mistura de gás metano e pó de carvão e atende a vários requisitos de medição e controle de deslocamento. O sensor adota um método de medição sem contato, e a vida útil do sensor não será reduzida devido ao atrito; O desempenho é estável e confiável e é menos afetado pelas mudanças na tensão da fonte de alimentação; A temperatura do ambiente de trabalho é ampla e pode funcionar normalmente na faixa de -10 a 60 graus. O excelente desempenho, boa adaptabilidade ambiental, confiabilidade e estabilidade do sensor fazem com que os usuários se sintam mais garantidos para usá -lo.



Recursos de produtos:

◆ Medição sem contato, desempenho estável e confiável, vida útil longa;

◆ Cilindro hidráulico interno, medição linear, saída de valor absoluto;

◆ Material do produto, desempenho elétrico, etc. atende totalmente aos requisitos de segurança das minas de carvão, com alta segurança;

Parâmetros técnicos

BRG-GUC1200 (A)

Parâmetros intrínsecos de segurança: interface do usuário: 12.5V II: 15mA ci: 0 uf li: 0 mh

Tensão de trabalho: +12 v dc ± 10%

Corrente de trabalho: menor ou igual a 15mA DC

Sinal de saída: dc ({{0}}. 5-4. 5v) ± 0,02V; Resistência a carga: 2kΩ-∞

Erro não linear:<±0.1%F.S.

Erro de repetibilidade:<±0.01%F.S.

Resolução: 0. 17mm ou 12- bit d/a conversão (a maior)

Intervalo: 0 ~ 1200mm (personalizável pelo usuário);

BRG-GUC1200 (b)

Parâmetros intrínsecos de segurança: interface do usuário: 12.5V II: 15mA ci: 0 uf li: 0 mh

Tensão de trabalho: +12 v dc ± 10%

Corrente de trabalho: menor ou igual a 10mA DC

Sinal de saída: dc (0. 5-4. 5v); Resistência a carga: 2kΩ-∞

Erro não linear:<±0.2%F.S.

Erro de repetibilidade:<±0.01%F.S.

Resolução: menos de 1mm ou 10- bit d/a conversão (o que for maior)

Intervalo: 0 ~ 1200mm (personalizável);

BRG-GUC1200/2440 (C)

Parâmetros intrínsecos de segurança: UI: 12.5V II: 2 0 ma CI: 0 uf li: 0mh

Tensão de trabalho: +12 v dc ± 10%

Corrente de trabalho: menor ou igual a 20mA DC

Sinal de saída: dc (0-5 v); Resistência a carga: 2kΩ-∞

Erro não linear:<±0.2%F.S.

Erro de repetibilidade:<±0.01%F.S.

Resolução: menor que 0. 34mm ou 16- bit d/a conversão (o que for maior)

Intervalo: {{0}} ~ 1200mm, 0 ~ 2440mm (personalizável pelo usuário);

Dimensão (mm)
